Osvetlenie čerpacích staníc
Čerpacia stanica svieti nonstop a vodič ju v noci vidí z diaľky skôr než ceny na totemoch. Jasný, rovnomerne osvetlený prístrešok pritiahne zákazníka, stojany musia byť dobre viditeľné na tankovanie a platbu a priestor okolo nich musí byť bezpečný.
Pre prevádzkovateľov čerpacích staníc navrhneme a dodáme LED osvetlenie celej stanice – podhľadové svietidlá do prístreškov, osvetlenie stojanov, svietidlá do predajne, verejné osvetlenie príjazdu a parkoviska a svietidlá s atestom Ex tam, kde ich prostredie vyžaduje.
nižší príkon na príjazdovej ceste k čerpacej stanici Fuel – LED 56 W namiesto sodíkových výbojok 250 W
realizácií pre sieť čerpacích staníc Dalioil – prístrešky, stojany, predajne aj areál
účinnosť podhľadových svietidiel PASKAL ECO do prístreškov
záruka na PASKAL ECO, FOX a VULCAN
Čo musí osvetlenie čerpacej stanice zvládnuť
Na čerpacej stanici sa v jednom areáli stretáva cesta, parkovisko, stojany s palivom a predajňa. Každá časť potrebuje iné svetlo – a spolu musia pôsobiť jednotne, aby stanica v noci lákala a nie oslňovala.
Viditeľnosť z cesty
Jasne a rovnomerne osvetlený prístrešok je najlepšia reklama stanice. Vodič ho vidí z diaľky a má istotu, že je otvorené.
Svetlo na stojanoch
Pri stojanoch treba dobre vidieť na displej, pištoľ aj platobný terminál. Rozhoduje aj vertikálne svetlo na bokoch stojana, nie len na zemi.
Bezpečnosť a kamery
Rovnomerné svetlo bez tmavých kútov na celej ploche pomáha kamerovému systému a ľudia sa na stanici cítia bezpečnejšie aj o polnoci.
Nonstop prevádzka
Stanica svieti celú noc každý deň. Svietidlá s vysokou účinnosťou a dlhou životnosťou ušetria na energii aj na údržbe nad jazdnými pruhmi.
Koľko svetla čerpacia stanica potrebuje
Požiadavky na vonkajšie časti stanice udáva norma STN EN 12464-2, na predajňu norma STN EN 12464-1. Najviac svetla potrebujú stojany a miesta obsluhy, kde si zákazník sám tankuje, dopĺňa vzduch či vodu a platí.
Hodnoty sú orientačné. Presné riešenie pre vašu stanicu – vrátane rovnomernosti a oslnenia – určíme vo svetelnotechnickom výpočte.
| OSVETLENOSŤ | ČASŤ STANICE |
|---|---|
| 5 – 10 lx | parkovisko a odstavné plochy |
| 20 – 50 lx | vjazd a výjazd – podľa jasu okolia |
| 150 lx | stojany, miesta na vzduch a vodu, obsluha |
| 300 lx | predajňa (pri pokladni až 500 lx) |
Aké svietidlá na čerpaciu stanicu
Každá časť stanice má svoje svietidlo. Prístrešok osvetlia zapustené podhľadové svietidlá, predajňu downlighty a panely, príjazd a parkovisko svietidlá verejného osvetlenia.
Prístrešok nad stojanmi
Podhľadové svietidlá
PASKAL ECO 53, 71 a 89 W s účinnosťou až 176 lm/W, krytím IP 65 a odolnosťou IK 08. Montuje sa zapustene do podhľadu prístrešku, stmievanie DALI a záruka 5 rokov.
Predajňa a bistro
Downlighty a panely
DORIS ECO do podhľadu, panely PRIUS PRO s nízkym oslnením a lištové svietidlá TOBY II na zvýraznenie regálov a pultu s občerstvením.
Príjazd a parkovisko
Verejné osvetlenie
STELA a STELA MINI s účinnosťou až 174 lm/W a SILVA PRO s deviatimi optikami na príjazdovú cestu, parkovisko pre autá aj kamióny a okolie stanice.
Výbušné prostredie: kde treba svietidlo s atestom Ex
V okolí výdajných stojanov, nádrží a odvzdušnenia môže vzniknúť výbušná atmosféra z pár paliva. Kde presne sú zóny a aké svietidlá v nich môžu byť, určuje dokumentácia o ochrane pred výbuchom konkrétnej stanice. Do týchto miest dodáme svietidlá s atestom ATEX.
- reflektor FOX s atestom pre zónu 1 a 21
- svietidlo VULCAN pre zóny 1, 21 a 2, 22
- lineárne svietidlo LENA Ex do technických priestorov
- krytie IP 66 a odolnosť až IK 10
- svietidlá mimo zón bez zbytočne drahého Ex prevedenia
- návrh podľa dokumentácie o ochrane pred výbuchom
Realizácia

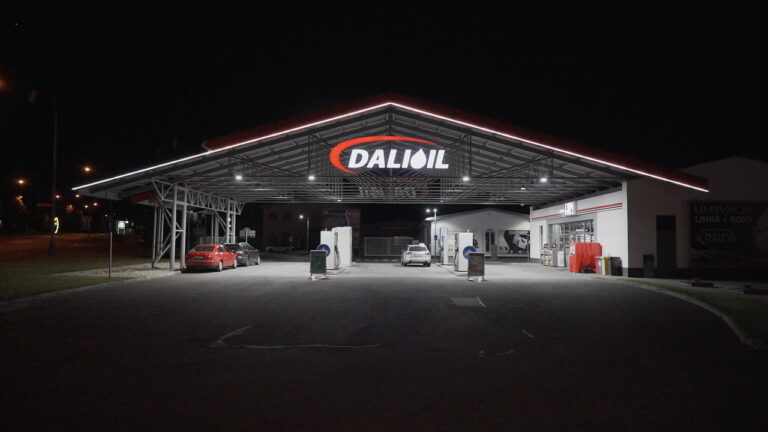

Sieť čerpacích staníc Dalioil
Pre spoločnosť Dalitrans, prevádzkovateľa čerpacích staníc Dalioil, sme od roku 2011 dodali osvetlenie pre stojany, predajne aj areály staníc. Výdajné stojany v Dubnici nad Váhom a Nemšovej osvetľujú LED reflektory 70 W s uhlom vyžarovania 120°, stanicu v Turčianskych Tepliciach podhľadové svietidlá 50 W s teplotou svetla 5 000 K. Predajne osvetľujú podhľadové LED svietidlá 20 W, areál a príjazd LED svietidlá verejného osvetlenia 30 W a reflektory.
Zadanie
- výdajné stojany
- predajne a bistro
- areál a príjazd
Riešenie
- reflektory 70 W, 120°
- podhľadové svietidlá 50 W
- downlighty 20 W v predajni
realizácií pre Dalioil
reflektory na stojany
denná biela farba svetla
spolupráca
Ako prebieha spolupráca
Obhliadka
Prístrešok, stojany, predajňa a areál po zotmení – aj zóny s nebezpečenstvom výbuchu.
Výpočet v DIALux
Osvetlenosť stojanov a plôch, rovnomernosť a oslnenie podľa noriem.
Ponuka s úsporou
Svietidlá pre celú stanicu, spotreba a návratnosť v jednom dokumente.
Montáž
Výmena po častiach, aby stanica mohla fungovať aj počas prác.
Záruka a servis
Záruka 5 rokov na PASKAL ECO, FOX, VULCAN a svietidlá verejného osvetlenia.
Ďalšie čerpacie stanice
Všetky referencie →
Fuel, Piešťanyverejné osvetlenie 56 W a 36 WPríjazd k stanici pri diaľničnom privádzači: 9 sodíkových výbojok 250 W nahradili LED svietidlá 56 W, na parkovisku 36 W namiesto 150 W.

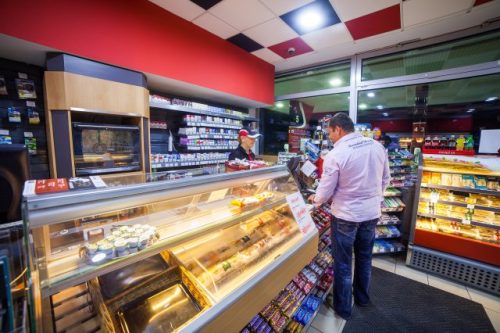

Dalioil – predajňapodhľadové svietidlá 20 WInteriér predajne a bistra čerpacej stanice osvetľujú zapustené LED svietidlá.
Dalioil – areálverejné osvetlenie 30 WAreál a príjazd k čerpacej stanici osvetľujú LED svietidlá verejného osvetlenia.
Dalioil – Nemšováreflektory 70 W, 120°Osvetlenie výdajných stojanov na čerpacej stanici v Nemšovej.
Dalioil – Turčianske Teplicepodhľadové svietidlá 50 W, 5 000 KČerpaciu stanicu osvetľujú podhľadové LED svietidlá s dennou bielou farbou svetla.
Dalitrans – areálLED reflektory 10 až 50 WOsvetlenie areálu spoločnosti a čerpacej stanice exteriérovými reflektormi.
Časté otázky
Na čo sa nás pýtajú prevádzkovatelia čerpacích staníc.
Koľko svetla treba pri stojanoch?
Pri výdajných stojanoch a miestach obsluhy udáva norma STN EN 12464-2 udržiavanú osvetlenosť 150 lx. Dôležité je aj vertikálne svetlo na bokoch stojana, aby zákazník dobre videl na displej a terminál.
Potrebujú svietidlá na prístrešku atest Ex?
Záleží od toho, či zasahujú do zóny s nebezpečenstvom výbuchu. Zóny určuje dokumentácia o ochrane pred výbuchom konkrétnej stanice. Svietidlá mimo zón môžu byť bežné, v zónach dodáme FOX, VULCAN alebo LENA Ex s atestom ATEX.
Koľko ušetrí výmena za LED?
Na príjazde k stanici Fuel sme nahradili sodíkové výbojky 250 W svietidlami 56 W – príkon klesol o 78 %. Pri nonstop prevádzke sa výmena prejaví na účte hneď. Úsporu pre vašu stanicu spočítame v ponuke.
Aká farba svetla sa na čerpaciu stanicu hodí?
Na prístrešok najčastejšie neutrálna až denná biela 4 000 – 5 000 K, ktorá pôsobí čisto a jasne. V predajni a bistre môže byť teplejšia, aby pôsobila príjemne.
Dá sa vymeniť osvetlenie bez zatvorenia stanice?
Áno. Prístrešok meníme po častiach tak, aby vždy fungovala aspoň časť stojanov, a predajňu mimo špičky alebo v noci.
Dá sa osvetlenie stmievať?
Podhľadové svietidlá PASKAL ECO majú DALI, takže v noci s nízkou premávkou môže prístrešok svietiť slabšie a naplno pri príjazde auta. Areál a parkovisko zvládnu aj autonómne stmievanie svietidiel verejného osvetlenia.
