Osvětlení škol a školek
Děti stráví ve třídě většinu dne a učí se při světle, které si nevybíraly. Dobré osvětlení školy neoslňuje, věrně zobrazuje barvy, nebliká – a po výměně starých zářivek obvykle stojí zřizovatele výrazně méně na energii.
Pro školy, školky, zřizovatele a stavební firmy navrhneme a dodáme osvětlení celé budovy – panely a lineární svítidla do učeben, senzorová svítidla na chodby a do šaten, svítidla do tělocvičny, nouzové osvětlení i akustická svítidla do hlučných prostor.
žádá norma v učebně – a 500 lx na tabuli, která proto potřebuje vlastní svítidlo
oslnění panelů PRIUS PRO a svítidel LOTA GP – hodnota, kterou norma žádá v učebně
navržené ve výpočtu DIALux – ZŠ Trenčianska Turná a obec Ludanice
prodloužená záruka na PRIUS PRO, LOTA GP, PERUN L a LIVIA ECO
Co musí osvětlení ve škole zvládnout
Ve škole nejde jen o to, aby bylo vidět. Děti se pod světlem soustředí, čtou, kreslí a dívají se na tabuli – a ve školce si hrají na zemi a dívají se do stropu. Osvětlení musí být pohodlné pro oči celý den, ne jen dostatečně silné.
Nízké oslnění
V učebně norma žádá UGR ≤ 19. Panely a lineární svítidla s mikroprizmatickým nebo parabolickým krytem nesvítí do očí ani dětem, které sedí pod nimi.
Věrné barvy
Index podání barev Ra ≥ 80 zaručí, že barvy v učebnici, na obrázku či ve výtvarné práci vypadají tak, jak mají. Do výtvarných ateliérů se hodí Ra 90.
Rovnoměrnost
Světlo bez tmavých míst a prudkých kontrastů. V učebně se žádá rovnoměrnost Uo ≥ 0,60, na tabuli ≥ 0,70 – proto se tabule osvětluje samostatně.
Provoz a úspora
Zářivky T5 a T8 se v EU už nevyrábějí. Výměna za LED sníží spotřebu i počet výjezdů údržbáře – a svítidla vydrží bez zásahu roky.
Kolik světla třída potřebuje
Požadavky na školy a školky udává norma ČSN EN 12464-1. Vedle osvětlenosti předepisuje i míru oslnění (UGR), rovnoměrnost (Uo) a podání barev (Ra) – a právě ty rozhodují o tom, jestli je ve třídě příjemně.
Tabule je samostatné místo zrakového úkolu. Pokud ji osvětluje jen stropní svítidlo z prostředku třídy, hodnoty na ní nevyjdou a děti v zadních lavicích vidí na tabuli hůř než na sešit.
Hodnoty jsou orientační. Přesné řešení pro vaši školu určíme ve světelně technickém výpočtu.
| OSVĚTLENOST | PROSTOR |
|---|---|
| 100 lx | chodby |
| 150 lx | schodiště |
| 200 lx | vstupní hala, šatny, jídelna |
| 300 lx | učebny, herny ve školce, počítačové učebny, kabinety a sborovna |
| 300 lx | tělocvična při školní tělesné výchově (UGR ≤ 22) |
| 500 lx | tabule, výtvarné a technické práce, čítárna, přednášková místnost |
Jaká svítidla do školy a školky
Každý prostor v budově má jinou úlohu. Do učeben patří svítidla s nízkým oslněním, na chodby a do šaten senzorová, do tělocvičny odolná a do podhledů ve školce tenké panely.
Učebny a sborovna
Panely a lineární svítidla

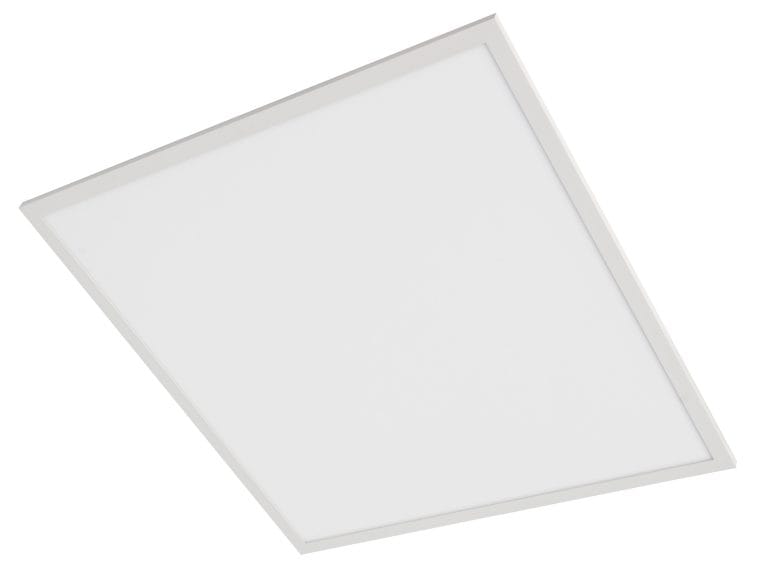

PRIUS PRO s UGR < 19 a regulovatelným příkonem 18 až 28 W do kazetového stropu, LOTA GP s dvojitým parabolickým reflektorem a přímým i nepřímým světlem tam, kde podhled není.
Herny, jídelna a výdejna
Lineární svítidla
LIVIA a LENA ECO+ s účinností až 185 lm/W, Ra nad 80 a krytím IP 66 do heren, jídelny i výdejny stravy. Tělo z polykarbonátu snese míč i nešetrné zacházení.
Chodby, šatny a WC
Senzorová svítidla
SANDRA a LIVIA ECO s mikrovlnným pohybovým čidlem se rozsvítí, jen když někdo projde. Na chodbách a v šatnách, kde světlo často zůstává svítit celý den, je to nejrychlejší úspora.
Hluk v jídelně a na chodbě: svítidlo, které i tlumí
Školní jídelna, chodba nebo herna s tvrdými povrchy odráží zvuk a hluk se v ní násobí. Akustické svítidlo SANTOS A má tělo z textilního pláště, který odrazy tlumí – a osvětluje přitom stejně jako běžné závěsné svítidlo.
- pět průměrů od 300 do 1 000 mm
- tři výšky těla – 150, 250 a 400 mm; vyšší tělo pohltí více zvuku
- účinnost až 103 lm/W a životnost 50 000 hodin
- volitelně DALI, ovládání přes Bluetooth nebo pohybové čidlo
- akustické panely KLARA bez světelného zdroje tam, kde je potřeba pohltit více
- stříbrno-šedá a zelená plsť, další odstíny na objednávku
Řízení: světlo podle rozvrhu, ne podle zvyku
Ve škole svítí hodně světla zbytečně – na chodbě během vyučování, v tělocvičně o přestávce, ve třídě u okna i za slunečného dne. Senzory a stmívání to řeší bez toho, aby někdo musel myslet na vypínač.
- pohybové čidlo na chodbách, v šatnách a na WC
- funkce koridor u PERUN L – svítidlo se rozsvítí plynule a stejně plynule zhasne
- stmívání DALI v učebnách podle příspěvku denního světla
- neutrální bílá 4 000 K do učeben, teplejší světlo do heren ve školce
- návrh a naprogramování řízení umíme dodat jako samostatnou službu
Nouzové osvětlení a únikové cesty
Škola je budova s vysokou koncentrací osob, které se samy neorientují tak rychle jako dospělí. Nouzové osvětlení na chodbách a schodištích je proto samozřejmost – a jeho funkčnost je potřeba umět prokázat.
- svítidla ZARA na únikové cesty i protipanické osvětlení otevřené plochy
- ZERO II s krytím IP 66 do tělocvičny a technických prostor
- autonomní provoz 1 nebo 3 hodiny po výpadku
- tlačítko autotestu, autonomní testovací systém nebo centrální monitoring
- možnost připojení k centrální baterii
- modul nouzového osvětlení přímo ve svítidlech LOTA GP, PERUN L, LIVIA ECO a SANDRA
Realizace
Tělocvična ZŠ Trenčianska Turná
Tělocvičnu základní školy osvětluje 20 kusů LED lineárních svítidel LENA ECO+ s délkou 150 cm, příkonem 106 W a teplotou světla 5 000 K.
Rozmístění svítidel jsme navrhli v programu DIALux tak, aby byla dosažena požadovaná rovnoměrnost osvětlení – v tělocvičně je to důležitější než samotná osvětlenost, protože míč a hráč se pohybují po celé ploše.
Zadání
- tělocvična základní školy
- rovnoměrnost po celé ploše
- odolnost vůči míči
Řešení
- 20 × LENA ECO+ 150 cm
- 106 W, 5 000 K
- návrh v DIALuxu
LENA ECO+ 150 cm
příkon svítidla
denní bílá
ověřená rovnoměrnost
Jak spolupráce probíhá
Prohlídka na místě
Projdeme učebny, chodby, tělocvičnu i kabinety. Zapíšeme, co tam svítí dnes a kolik to má wattů.
Výpočet v DIALuxu
Osvětlenost, rovnoměrnost a oslnění pro každý typ místnosti – včetně samostatného světla na tabuli.
Nabídka s úsporou
Svítidla pro celou budovu, spotřeba před a po, návratnost. Podklad, který snese i obecní zastupitelstvo.
Montáž
Nejčastěji o prázdninách nebo po částech tak, aby se vyučování nemuselo přerušit.
Záruka a servis
Prodloužená záruka 5 let na PRIUS PRO, LOTA GP, PERUN L a LIVIA ECO.
Další realizace
Všechny reference →Časté dotazy
Na co se nás ptají ředitelé škol, zřizovatelé i stavební firmy.
Kolik světla má být ve třídě?
Norma ČSN EN 12464-1 žádá v učebně udržovanou osvětlenost 300 lx při oslnění UGR ≤ 19, rovnoměrnosti Uo ≥ 0,60 a podání barev Ra ≥ 80. Na tabuli je to 500 lx a rovnoměrnost ≥ 0,70, proto tabule potřebuje samostatné svítidlo.
Jakou barvu světla zvolit do školy a jakou do školky?
Do učeben se nejčastěji volí neutrální bílá 4 000 K – působí přirozeně a není studená. V hernách mateřské školy, kde si děti hrají na zemi a dívají se do stropu, bývá příjemnější teplejší světlo. Norma barvu světla nepředepisuje, je to věc návrhu.
Dá se osvětlení vyměnit během školního roku?
Ano, ale nejklidněji to jde o prázdninách. Pokud se čekat nedá, měníme po částech – nejprve chodby a společné prostory, potom učebny po patrech, aby vyučování mohlo pokračovat.
Co s tím, že se zářivky T5 a T8 už nevyrábějí?
Zákaz uvádění na trh v EU znamená, že staré trubice se jednou jednoduše nedají dokoupit. Místo postupného doplňování trubic se vyplatí vyměnit celá svítidla – lineární LED svítidla LOTA GP, LIVIA či LENA ECO+ jsou přímou náhradou zářivek T5 a T8.
Jak se výměna projeví na energiích?
Záleží na tom, co v budově svítí dnes a jak dlouho. Největší efekt mívá kombinace úspornějších svítidel a senzorů na chodbách a v šatnách, kde světlo často zůstává svítit zbytečně. Konkrétní přepočet spotřeby před a po dostanete v nabídce.
Děláte světelně technický výpočet?
Ano, rozmístění navrhujeme v programu DIALux a odevzdáme protokol s hodnotami osvětlenosti, rovnoměrnosti a oslnění pro každou místnost. U obou tělocvičen – v Trenčianské Turné i v Ludanicích – vznikl návrh takto.
