LED reflektor FALON

LED náhrada za klasické reflektory vhodná pro osvětlení veřejných prostranství, průmyslových areálů, parkovišť, sportovišť, reklamních ploch a fasád budov.

SKU: 17a3369d9c76 Kategorie: LED reflektory

Vlastnosti

Klíčové vlastnosti	šest velikostí s výkonem od 28 do 322 W 5 úhlů vyzařování od 20° do 90° a 6 asymetrických optik pro sportoviště, bigboardy a komunikace krytí IP 66 a odolnost vůči nárazům IK 08 spolehlivý provoz při teplotách až do −40 °C volitelné stmívání DALI nebo autonomní dvoustupňové stmívání provedení do přímořských oblastí (C5-M) na objednávku
Účinnost	až do 174 lm/W při teplotě světla 4 000 K a indexu podání barev (Ra) > 70
Maximální světelný výkon	od 4 500 lm do 51 800 lm
Životnost	100 000 hodin L90B10 při zachování 90 % původního světelného toku
Záruka	5 let

Varianty

Model	Rozměry	Výkon	Světelný tok (TB)*	Světelný tok (NB)*	Hmotnost
FALON XS	291 × 230 × 58 mm	28 W	4 375 – 4 725 lm	4 500 – 4 875 lm	1,9 kg
		51 W	7 650 – 8 250 lm	7 850 – 8 475 lm
		65 W	9 425 – 10 175 lm	9 675 – 10 450 lm
FALON S	338 × 280 × 59 mm	67 W	10 150 – 10 975 lm	10 425 – 11 275 lm	2,8 kg
FALON S	338 × 280 × 59 mm	88 W	12 575 – 13 575 lm	12 900 – 13 950 lm	2,8 kg
FALON M	381 × 312 × 62 mm	100 W	15 275 – 16 475 lm	15 675 – 16 925 lm	3,6 kg
		130 W	18 850 – 20 350 lm	19 350 – 20 900 lm
		153 W	21 450 – 23 150 lm	22 025 – 23 775 lm
FALON L	444 × 353 × 66 mm	125 W	19 075 – 20 600 lm	19 600 – 21 150 lm	5,0 kg
FALON L	444 × 353 × 66 mm	162 W	23 550 – 25 425 lm	24 175 – 26 100 lm	5,0 kg
FALON XL	515 × 420 × 87 mm	198 W	30 525 – 32 950 lm	31 350 – 33 850 lm	7,6 kg
FALON XXL	565 × 460 × 100 mm	235 W	–	36 675 – 39 600 lm	10,5 kg
		270 W	–	40 800 – 44 050 lm
		322 W	–	47 975 – 51 800 lm

* Světelný tok je udáván již se započítanými ztrátami na svítidle (neuvádíme světelný tok samotných LED čipů). Intenzita světelného toku závisí na zvolené teplotě světla (v kelvinech) – čím je teplota vyšší, tím je světelný tok větší. [3 000 K = teplá bílá (TB), 4 000 K = neutrální bílá (NB), 5 000 K = denní bílá (DB), 6 000 K = studená bílá (SB)]

Světelný tok závisí také na zvoleném úhlu vyzařování nebo optice – v tabulce je rozpětí od nejnižší po nejvyšší hodnotu ze všech 5 úhlů vyzařování a 6 optik. Přesné hodnoty pro každý výkon, úhel vyzařování a optiku najdete v LDT datech v záložce Ke stažení. Velikost XXL se vyrábí pouze s teplotou světla 4 000 K.

Technické údaje

Provedení svítidla

Těleso svítidla:	tmavě šedý hliník (RAL 7043)
Difuzor:	tepelně tvrzené bezpečnostní sklo, čočková optika

Teplota světla

4 000 K (3 000 K a 5 000 K na vyžádání)

velikost XXL pouze 4 000 K

Index podání barev

> 70 CRI

Úhel vyzařování

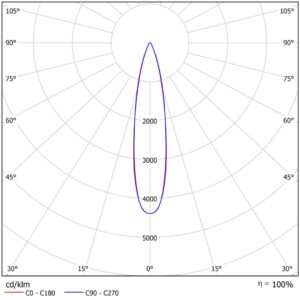

Křivka 20°*
Křivka 30°*

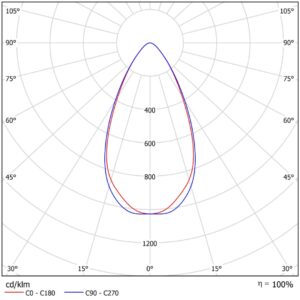

Křivka 45°*

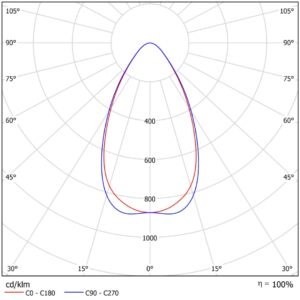

Křivka 60°*

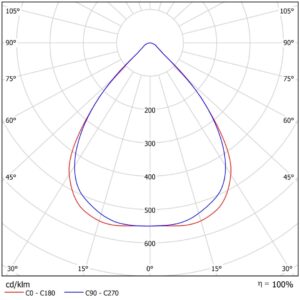

Křivka 90°*

Optika

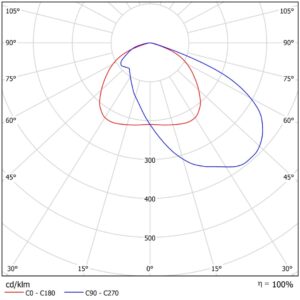

Křivka B*
Křivka S*
Křivka KM1*

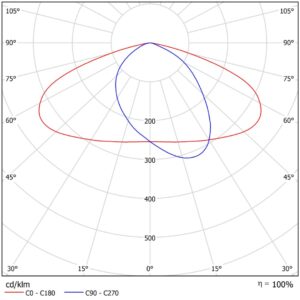

Křivka KM2*
Křivka KS1*

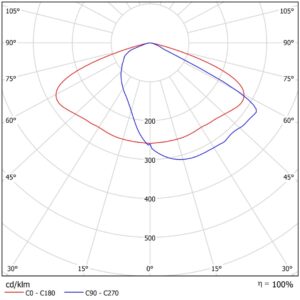

Křivka KS2*

Provozní teplota

-40 °C ~ 40 °C

při výkonu 28 W, 51 W a 65 W (FALON XS) je rozsah -25 °C ~ 40 °C, při výkonu 153 W -40 °C ~ 35 °C

Vstupní napětí

AC: 220 – 240 V/50 – 60 Hz

Třída krytí

IP 66

Odolnost vůči nárazům

IK 08

Třída ochrany

* 20°, 30°, 45°, 60° a 90° – úhly vyzařování se symetrickou křivkou, B – asymetrická optika pro osvětlení bigboardů, S – asymetrická optika pro osvětlení sportovišť, KM a KS – asymetrické optiky pro osvětlení komunikací

Příslušenství a montáž

Příslušenství

konektor IP66 / IP68, 3 × 1,5 mm²

pro rychlé a vodotěsné propojení přívodního kabelu se svítidlem, 450 V / 10 A

zásuvka IP66 / IP68, 5 × 1,5 mm²

400 V / 16 A

zástrčka IP66 / IP68, 5 × 1,5 mm²

400 V / 16 A

Způsob montáže

na vodorovnou nebo svislou plochu (třmenová konzola)

Možnosti svítidla

Stmívání:	na objednávku (DALI) nebo autonomní dvoustupňové stmívání; DALI není dostupné pro velikost XXL
Přívodní kabel:	na objednávku 3 × 1,5 mm² nebo 5 × 1,5 mm², délka podle požadavku
Provedení do přímořských oblastí:	na objednávku (C5-M) pro velikosti XS, M a XL
Barva dle RAL:	na objednávku

Ke stažení

Katalogové listy	Katalogový list – LED reflektor FALON
LDT data	LDT data k svítidlu FALON

Výkonný LED reflektor k osvětlení areálů, sportovišť a fasád

LED reflektor FALON je svítidlo s hliníkovým tělesem a krytem z tepelně tvrzeného bezpečnostního skla, určené k osvětlení veřejných prostranství, průmyslových areálů, parkovišť, sportovišť, reklamních ploch a fasád budov.

Vyrábí se v šesti velikostech s výkonem od 28 do 322 W a světelným tokem až 51 800 lm. Na výběr je 5 úhlů vyzařování od 20° do 90° a 6 asymetrických optik k osvětlení sportovišť, bigboardů a komunikací. Osvětlení tak navrhnete přesně podle světelně technického výpočtu. Účinnost svítidla dosahuje až 174 lm/W.

Krytí IP 66 a odolnost vůči nárazům IK 08 jej předurčují k celoročnímu provozu venku, a to i při teplotách až do −40 °C. Životnost svítidla je 100 000 hodin (L90B10). Montuje se na vodorovnou nebo svislou plochu pomocí třmenové konzoly. Na objednávku dodáváme verzi se stmíváním DALI nebo s autonomním dvoustupňovým stmíváním, provedení do přímořských oblastí (C5-M) a barvu dle RAL.
