LED reflektor FELIX

LED náhrada za klasické reflektory vhodná pro osvětlení sportovišť a areálů logistických center.

Kategorie: LED reflektory

Vlastnosti

Klíčové vlastnosti	vhodný pro střední a velké sportovní projekty modulární design s výkony od 400 do 1 800 W symetrické i asymetrické optiky pro různé typy hřišť polohovatelné moduly ±30° pro přesné nasměrování mřížky a clony pro kontrolu zpětného a horního vyzařování korozní odolnost C4 pro přímořské a průmyslové prostředí odděleně montovatelný napájecí zdroj – nižší zatížení stožáru
Účinnost	až do 150 lm/W při teplotě světla 5 700 K a indexu podání barev (Ra) > 70
Maximální světelný výkon	od 58 000 lm do 272 000 lm
Životnost	100 000 hodin L90B10 při zachování 90 % původního světelného toku
Záruka	5 let

Varianty

	Rozměry	Příkon	Světelný tok typ II (DB)*	Světelný tok typ IV (DB)*	Hmotnost**
FELIX 400	220 × 479 × 224 mm	400 W	58 000 lm	58 000 lm	9,8 kg
FELIX 500	228 × 479 × 224 mm	500 W	74 000 lm	74 000 lm	10,5 kg
FELIX 600	245 × 479 × 224 mm	600 W	91 000 lm	90 000 lm	11,8 kg
FELIX 800	368 × 510 × 332 mm	800 W	117 000 lm	118 000 lm	18,2 kg
FELIX 1000	463 × 510 × 394 mm	1 000 W	147 000 lm	146 000 lm	21,7 kg
FELIX 1200	496 × 510 × 394 mm	1 200 W	182 000 lm	180 000 lm	24,1 kg
FELIX 1500	691 × 515 × 444 mm	1 500 W	225 000 lm	221 000 lm	31,2 kg
FELIX 1800	757 × 515 × 444 mm	1 800 W	272 000 lm	270 000 lm	34,4 kg

* Hodnoty vycházejí z fotometrických měření výrobce při teplotě světla 5 700 K (denní bílá) a indexu podání barev (Ra) > 70, zaokrouhlené dolů. Tolerance ±10 %. Typ II je asymetrická optika s rozptylem 14 × 106° a maximem intenzity v 50°, typ IV se středním rozptylem má rozptyl 22 × 129° a maximum v 54°. Další optiky (úzké symetrické 11° a 14,4°, široká 42°, typ IV s úzkým rozptylem) jsou dostupné na vyžádání – světelný tok vám k nim rádi doložíme.

** Hmotnost včetně napájecího zdroje v samostatné skříni.

Technické údaje

Provedení svítidla

Těleso svítidla:	tlakově litá hliníková slitina, černá RAL 9017 (antikorozní úprava + prášková barva)
Difuzor:	tepelně tvrzené bezpečnostní sklo + PC čočka

Teplota světla

5 700 K (3 000 K, 4 000 K a 5 000 K na vyžádání)

Index podání barev

> 70 CRI (> 80 CRI a > 90 CRI na vyžádání)

Úhly vyzařování

asymetrická – typ II 14 × 106°, maximum 50°

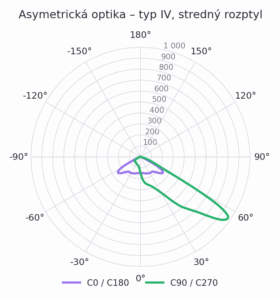

asymetrická – typ IV, střední rozptyl 22 × 129°, maximum 54°

První údaj je úhel vyzařování, druhý úhel nejvyšší intenzity. Křivky platí pro celou výkonovou řadu.

Další optiky na vyžádání – symetrické 11°, 14,4° a 42°, velmi úzká 12,5 × 14,5° a asymetrická typ IV s úzkým rozptylem.

Provozní teplota

-30 °C ~ 40 °C

Vstupní napětí

AC: 200 – 480 V/50 – 60 Hz

Třída krytí

IP 66

Odolnost vůči nárazům

IK 08

Korozní odolnost

C4 (ISO 9223:2012)

Přepěťová ochrana

20 kV (L/N – PE), 10 kV (L – N)

Účiník

> 0,95

Třída ochrany

Příslušenství a montáž

Příslušenství

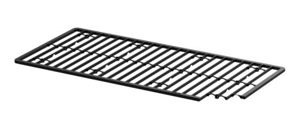

mřížka pro kontrolu zpětného vyzařování pro symetrické i asymetrické optiky, dostupná pro příkony 600, 1 200 a 1 800 W
přední clona snižuje vyzařování do horního poloprostoru
dlouhá zadní clona potlačuje zpětné vyzařování za svítidlo
kombinovaná přední a boční clona omezuje oslnění mimo osvětlovanou plochu
objímka na stožár pro stožáry o průměru 250 – 550 mm

Konkrétní typ clony a mřížky vybíráme podle zvolené optiky a příkonu svítidla. K dispozici je také zaměřovací zařízení a magnetický úhloměr pro přesné nastavení sklonu.

Způsob montáže

na výložník/stožár
na stěnu
objímkou na stožár o průměru 250 – 550 mm

Montáž napájecího zdroje

na konzolu svítidla (třmenová konzola)
odděleně na stožáru
v rozváděči – s prodloužením stejnosměrného kabelu 3 × 2,5 mm²

Možnosti svítidla

Stmívání:

1 – 10 V, DALI D4i, DMX

při příkonu 1 500 W a 1 800 W pouze DALI D4i a DMX

Barva podle RAL:

na vyžádání

Ke stažení

Katalogové listy	Katalogový list – LED reflektor FELIX
LDT data	LDT data ke svítidlu FELIX

LED reflektory FELIX nabízejí významnou úsporu a dlouhou dobu provozu – životnost je více než 100 000 hodin (L90B10). Účinnost reflektorů je při teplotě světla 5 700 K až do 145 lm/W.

Svítidla zaručují chromatičnost světla v kterémkoli bodě Kelvinovy škály, neprodukují UV záření (nepřitahují hmyz) a jsou šetrná k životnímu prostředí. Zaručí vám bezúdržbový provoz bez blikání a opožděného startování.

K dispozici jsou různé výkony a optiky, které umožňují efektivní osvětlení prostoru – rádi vám pomůžeme vybrat nejvhodnější variantu podle vašich potřeb. Správným zvolením optiky na LED svítidle dosáhnete optimalizace účinnosti osvětlení, snížení celkového počtu světelných bodů a úsporu elektrické energie.

Díky kvalitním komponentům platí na svítidlo prodloužená záruka 5 let.
