LED svietidlo VULCAN do výbušného prostredia

LED nevýbušné svietidlo VULCAN je Ex svietidlo do prostredia s nebezpečenstvom výbuchu plynov a prachu, vhodné do chemického priemyslu, rafinérií, lakovní a skladov horľavých látok.

Kategória: LED svietidlá do výbušného prostredia

Vlastnosti

Kľúčové vlastnosti	nevýbušné svietidlo skupiny II, kategórie 2 (zóny 1, 21 a 2, 22) difúzor zo satinovaného tepelne tvrdeného bezpečnostného skla telo z oceľového plechu a nerezu (AISI 304) vysoké krytie IP 66 a odolnosť IK 10 možnosť priebežnej montáže
Účinnosť	až do 147 lm/W pri teplote svetla 4 000 K a indexe podania farieb (Ra) > 80
Maximálny svetelný výkon	od 2 350 lm do 16 800 lm
Životnosť	75 000 hodín L80B50 pri teplote okolia 55 °C (110 000 hodín / L70B50)
Záruka	5 rokov

Varianty

Model	Rozmery	Príkon	Svetelný tok (NB)*	Hmotnosť
VULCAN 730	730 × 350 mm	19 W	2 350 lm	8,3 kg
		27 W	3 350 lm	8,3 kg
		35 W	4 700 lm	8,9 kg
		50 W**	6 725 lm	8,9 kg
VULCAN 1300	1300 × 700 mm	35 W	4 700 lm	14,6 kg
		50 W	6 725 lm	14,6 kg
		67 W	9 400 lm	16,0 kg
		100 W**	13 450 lm	16,0 kg
VULCAN 1580	1580 × 700 mm	40 W	5 875 lm	17,3 kg
		59 W	8 400 lm	17,3 kg
		80 W	11 750 lm	18,9 kg
		121 W**	16 800 lm	18,9 kg

* Svetelný tok je udávaný už aj so započítanými stratami na svietidle (neuvádzame svetelný tok samotných LED čipov). Intenzita svetelného toku závisí od zvolenej teploty svetla (v kelvinoch) – čím je teplota vyššia, tým je svetelný tok väčší. [3 000 K = teplá biela (TB), 4 000 K = neutrálna biela (NB), 5 000 K = denná biela (DB), 6 000 K = studená biela (SB)]

** Max. teplota okolia Ta 50 °C; pri ostatných variantoch Ta 55 °C.

Technické údaje

Vyhotovenie svietidla

Telo svietidla:	oceľový plech biely (RAL 9003) / nerez AISI 304
Difúzor:	satinované tepelne tvrdené bezpečnostné sklo
Reflektor:	oceľový plech biely (RAL 9003)
Tesnenie:	lepený EPDM

Klasifikácia ATEX

skupina II, kategória 2 (zóny 1, 21 a 2, 22)

Ex II 2G Ex db eb mb op is IIC T4 Gb
Ex II 2D Ex tb IIIC T68 °C Db

Certifikácia

CE, ATEX

Teplota svetla

4 000 K (na vyžiadanie 3 000 / 5 000 / 5 700 K)

Index podania farieb

Ra > 80

Konzistencia farby (SDCM)

3 (MacAdam)

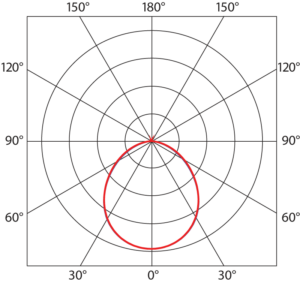

Uhol vyžarovania

Koeficient oslnenia (UGR)

21,3 – 25,1

Vstupné napätie

220–240 V / 50–60 Hz

Pripojenie

bezskrutkové WAGO, max. prierez kábla 4 mm²

Káblové vývodky

plastové ATEX M20 × 1,5 (kovové INOX na vyžiadanie)

Trieda krytia

IP 66

Odolnosť voči nárazom

IK 10

Prevádzková teplota

−40 °C … +55 °C

Príslušenstvo a montáž

Spôsob montáže

prisadením na strop alebo stenu
zavesením (súčasťou balenia sú závesné oká 2 × M6)
možnosť priebežnej (radovej) montáže – až 7 vodičov vnútri svietidla

Možnosti svietidla

Teplota svetla:	na vyžiadanie 3 000 / 5 000 / 5 700 K
Káblové vývodky:	kovové (INOX) na vyžiadanie
Farba tela:	na vyžiadanie

Na stiahnutie

Katalógové listy	Katalógový list – svietidlo VULCAN
LDT dáta	LDT dáta k svietidlu VULCAN

Nevýbušné LED svietidlo do prostredia s nebezpečenstvom výbuchu

LED svietidlo VULCAN je nevýbušné (Ex) svietidlo určené do priestorov s nebezpečenstvom výbuchu horľavých plynov a prachu – zóny 1, 21 a 2, 22. Vhodné do chemického a petrochemického priemyslu, rafinérií, lakovní, mlynov, čistiarní odpadových vôd a skladov horľavých látok.

Svietidlo má robustnú konštrukciu z oceľového plechu a nerezu s difúzorom zo satinovaného tepelne tvrdeného bezpečnostného skla, krytie IP 66 a mechanickú odolnosť IK 10. Pracuje v rozsahu teplôt −40 až +55 °C a vďaka účinnosti až 147 lm/W výrazne šetrí prevádzkové náklady.

Dodáva sa v troch veľkostiach a širokom rozsahu výkonov (2 350 – 16 800 lm), štandardne s teplotou svetla 4 000 K a indexom podania farieb Ra > 80. Umožňuje priebežnú montáž (až 7 vodičov vnútri svietidla) a bezskrutkové pripojenie WAGO.
